实验八 综合实验 十字路口交通灯

南北红灯（D1、D7）亮维持15秒，在南北红灯亮的同时东西绿灯（D5、D11）也亮，并维持10s。
到10s时，东西绿灯（D5、D11）闪亮，闪亮3s后熄灭。
在东西绿灯（D5、D11）熄灭时，东西黄灯（D6、D12）亮，并维持2秒。
到2秒时，东西黄灯（D6、D12）熄灭，东西红灯（D4、D10）亮，同时南北红灯（D1、D7）熄灭，绿灯（D2、D8）亮。

接线方法：
P1.0—P3.5 T1输入
P1.1—D1 D7 南北红
P1.2—D2 D8 南北绿
P1.3—D3 D9 南北黄
P1.4—D4 D10 东西红
P1.5—D5 D11 东西绿
P1.6—D6 D12 东西黄
注：交通灯模块的LED为置低点亮

T0定时50ms，使P1.0口输出周期为100ms的方波，作为计数器T1的输入
T1重装载值：
0FB—0.5s
0F6—1s
0EC—2s
0E2—3s
9C—10s
6A—15s

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
; EW -> East & West，东西
; SN -> South & North，南北

ORG 0000H
SJMP MAIN

ORG 000BH ;T0（定时器）中断服务程序入口
LJMP T0_ISR

ORG 0030H
MAIN:
MOV A,#0FFH
MOV P1,A ;所有灯熄灭
MOV TMOD,#61H ;0110 0001：设置T1为计数器，方式2；设置T0为定时器，方式1
MOV TH0,#4CH
MOV TL0,#01H
SETB ET0 ;允许T0中断
SETB TR0 ;启动T0
SETB EA ;开中断总控

LOOP:
MOV TH1,#9CH ;10s
MOV TL1,#9CH
;T1采用查询方式，不允许中断
SETB TR1 ;启动T1

CLR P1.5 ;点亮东西绿
CLR P1.1 ;点亮南北红
JNB TF1,$ ;若10s未到，等待
MOV R0,#06H ;10s到了,装载R0（为控制绿灯闪烁次数而设的计数变量）
CALL_EW_GREEN_FLASH:
ACALL GREEN_EW_FLASH ;绿灯闪烁（闪烁三秒--->调用六次）
DJNZ R0,CALL_EW_GREEN_FLASH
SETB P1.5;东西绿闪烁结束，熄灭东西绿
CLR TR1 ;停止T1
CLR P1.6;点亮东西黄
MOV TH1,#0ECH ;2s
MOV TL1,#0ECH
SETB TR1 ;启动T1
JNB TF1,$ ;若2s未到，等待
CLR TR1 ;2s到了，停止T1
CLR TF1 ;清中断标志位
SETB P1.6;熄灭东西黄
SETB P1.1;熄灭南北红
CLR P1.4;点亮东西红
CLR P1.2;点亮南北绿
MOV TH1,#9CH ;10s
MOV TL1,#9CH
SETB TR1;启动T1
JNB TF1,$ ;若10s未到，等待
MOV R0,#06H ;10s到了,装载R0（为控制绿灯闪烁次数而设的计数变量）
CALL_SN_GREEN_FLASH:
ACALL GREEN_SN_FLASH ;绿灯闪烁（闪烁三秒--->调用六次）
DJNZ R0,CALL_SN_GREEN_FLASH
SETB P1.2;南北绿闪烁结束，熄灭南北绿
CLR TR1 ;停止T1
CLR P1.3;点亮南北黄
MOV TH1,#0ECH ;2s
MOV TL1,#0ECH
SETB TR1 ;启动T1
JNB TF1,$ ;若2s未到，等待
CLR TR1 ;2s到了，停止T1
CLR TF1 ;清中断标志位
SETB P1.3;熄灭南北黄
SETB P1.4;熄灭东西红
SJMP LOOP

T0_ISR: ;50ms到了
MOV TH0,#4CH ;重装载
MOV TL0,#01H
CPL P1.0
RETI

GREEN_EW_FLASH:
JNB TF1,$ ;若0.5s未到，等待（第一次进入GREEN_EW_FLASH时，标志位TF1未清零，不会等待）
CLR TR1 ;0.5s到了，停止T1
CLR TF1 ;清中断标志位
CPL P1.5 ;东西绿开始闪烁
MOV TH1,#0FBH ;0.5s
MOV TL1,#0FBH
SETB TR1 ;启动T1
RET

GREEN_SN_FLASH:
JNB TF1,$ ;若0.5s未到，等待（第一次进入GREEN_SN_FLASH时，标志位TF1未清零，不会等待）
CLR TR1 ;0.5s到了，停止T1
CLR TF1 ;清中断标志位
CPL P1.2 ;南北绿开始闪烁
MOV TH1,#0FBH ;0.5s
MOV TL1,#0FBH
SETB TR1 ;启动T1
RET

END

发表于 分类于

实验七 综合实验 （定时器控制方式）

test 7_1

用 P1 口作为输出口实现循环彩灯。（至少要有 5 种形式）

中断第一次，8个发光二极管循环点亮；
中断第二次，8个发光二极管逐个点亮；
中断第三次，8个发光二极管高四位和低四位交替亮灭。
中断第四次，8个发光二极管间隔1个交替亮灭；
中断第五次，8个发光二极管间隔2个交替亮灭；
如此循环往复。

接线方法：P1口接8个LED，P3.5（T1输入）接P2.1（周期为100ms的方波输出）
配置T0为定时器，T1为计数器
T1计数20，T0计时50ms（0.1s*20 = 2s）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
	ORG 0000H
	SJMP MAIN

	ORG 000BH ;T0（定时器）中断服务程序入口
	LJMP T0_ISR

	ORG 0030H
	MAIN:
	MOV A,#0FFH
	MOV P1,A ;所有灯熄灭
	MOV TMOD,#61H ;0110 0001：设置T1为计数器，方式2；设置T0为定时器，方式1
	MOV TH0,#4CH
	MOV TL0,#01H
	SETB ET0 ;允许T0中断
	SETB TR0 ;启动T0
	SETB EA ;开中断总控
	MOV TH1,#0DCH ;2s
	MOV TL1,#0DCH
	;T1采用查询方式，不允许中断
	MOV R4,#0H


	MODE1:
	MOV A,#0FEH
	MOV P1,A ;点亮P1.0所接的灯
	LOOP1:
	ACALL DELAY
	RL A
	MOV P1,A
	INC R4 ;计算是否满8次
	CJNE R4,#08H,LOOP1;不满8次，继续循环点亮
	LCALL MODE_SWITHCING

	MODE2:
	MOV A,#0FEH
	MOV P1,A
	MOV R4,#00H
	LOOP2:
	ACALL DELAY
	ADD A,ACC
	MOV P1,A
	INC R4 ;计算是否满8次
	CJNE R4,#08H,LOOP2 ;不满8次，继续逐个点亮
	LCALL MODE_SWITHCING

	MODE3:
	MOV A,#0FH
	MOV P1,A
	LOOP3:
	ACALL DELAY
	CPL A
	MOV P1,A
	INC R4 ;计算是否满8次
	CJNE R4,#08H,LOOP3 ;不满8次，继续翻转
	LCALL MODE_SWITHCING

	MODE4:
	MOV A,#33H ;0011 0011
	MOV P1,A
	LOOP4:
	ACALL DELAY
	CPL A
	MOV P1,A
	INC R4 ;计算是否满8次
	CJNE R4,#08H,LOOP4 ;不满8次，继续翻转
	LCALL MODE_SWITHCING

	MODE5:
	MOV A,#55H ;0101 0101
	MOV P1,A
	LOOP5:
	ACALL DELAY
	CPL A
	MOV P1,A
	INC R4 ;计算是否满8次
	CJNE R4,#08H,LOOP5 ;不满8次，继续翻转
	LCALL MODE_SWITHCING
	LJMP MODE1

	DELAY: MOV R0,#0AH
DELAY1: MOV R1,#00H
DELAY2: MOV R2,#0C3H
DJNZ R2,$
	DJNZ R1,DELAY2
	DJNZ R0,DELAY1
	RET

	MODE_SWITHCING:
	MOV P1,#0FFH
	MOV R4,#0H
	SETB TR1
	JNB TF1,$
	CLR TR1
	CLR TF1
	RET

	T0_ISR:
	MOV TH0,#4CH
	MOV TL0,#01H
	CPL P2.1
	RETI

	END

test 7_2

设计一个简易数字钟。 选择一位开关作为数字钟的开关。
开关合上后，数字钟从0开始运行；
开关断开后，数字钟的显示关闭；
开关再次合上后，数字钟又从0开始运行。
led0–led5 表示为6位二进制数，显示数字钟的秒值；
led6–led7 表示为2位二进制数，显示数字钟的分钟值，
如达到4分钟，分钟值又从0开始；如此循环往复。

接线方法：P1接8个LED，P2.1（周期为100ms的方波输出）接P3.5（T1输入），P2.2连一拨码开关（低电平：关闭；高电平：开始计时）

T1计数10，T0计时50ms（0.1s*10 = 1s）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
ORG 0000H
	SJMP MAIN

	ORG 000BH ;T0中断服务程序入口
	SJMP T0_ISR

	ORG 001BH ;T1中断服务程序入口
	SJMP T1_ISR

	MAIN:
	MOV TMOD,#61H ;0110 0001：设置T1为计数器，方式2；设置T0为定时器，方式1
	MOV TH0,#4CH
	MOV TL0,#01H
	MOV TH1,#0F6H
	MOV TL1,#0F6H
	SETB ET0 ;允许T0中断
	SETB TR0 ;启动T0
	SETB ET1 ;允许T1中断
	SETB TR1 ;启动T1
	SETB EA ;开中断总控
	MOV R1,#00H;计数变量（分钟）
	MOV R2,#00H;计数变量（秒）
	CLR A
	SJMP $

	T1_ISR: ;1秒到了
	;计数器T1采用的是方式2，无需重装载
	MOV A,R1
	ADD A,R2
	;CLR P2.2
	JB P2.2,JUDGE ;若P2.2连接的拨码开关拨向高电平，则开始计时，否则停止计时（每隔一秒检测一次）
	MOV A,#0FFH ;开关被拨向低电平，计时清零
	MOV P1,A
	MOV R1,#00H ;计数变量（分钟）
	MOV R2,#00H ;计数变量（秒）
	SJMP EXIT

	JUDGE: ;判断是否计到了3分59秒
	CJNE A,#0FBH,ADD_S  ;11111011，若没有到3分59秒则加一秒（11H->3;111011H->59）
	MOV R1,#00H ;若到了3分59秒则清零
	MOV R2,#00H
	MOV A,#00H
	CPL A
	MOV P1,A
	CPL A

	ADD_S:
	MOV A,R2
	CJNE A,#3BH,ADD_1S ;00111011，若没有到59秒则直接加一秒
	MOV R2,#00H  ;若到了59秒，则秒数清零，分钟数加一
	MOV A,R1
	ADD A,#40H ;01000000，加一分钟
	MOV R1,A
	;此处不必再让A加上R2，因为秒数已被清零。直接将A赋给P1即可。
	CPL A
	MOV P1,A
	CPL A
	SJMP EXIT

	ADD_1S:
	MOV A,R2
	INC A
	MOV R2,A
	ADD A,R1
	CPL A
	MOV P1,A
	CPL A
	SJMP EXIT

	EXIT:
	RETI

	T0_ISR: ;50ms到了
	MOV TH0,#4CH ;重装载
	MOV TL0,#01H
	CPL P2.1
	RETI

	END

发表于 更新于 分类于

实验六 A/D D/A 实验

test 6_1

A/D实验
用AT89S52的MCU驱动ADC0809进行模数转换。程序启动时，由8个LED显示AD0809通道0的电压值（以二进制数形式）。
接线方法：实验书P108硬件连接表（忽略数码管部分，将P1口连至LED处）

image-20240722150702777
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
EOC 	BIT 	P3.0

ORG 	0000H
LJMP	MAIN
ORG		0100H

MAIN:
	MOV	A,#0FFH
	MOV P0,A
	MOV A,#00H
	MOV P2,A

LOOP:
	MOV DPTR,#7FFFH ;选择P2.7（若给P2口赋全0，则接线时可以选取P2口的任意一位接片选信号CS）
    MOV A,#00H ;任意值
    MOVX @DPTR,A ;给AD一个写操作，启动转换
    JNB EOC,$ ;等待转换结束
	MOVX A,@DPTR ;将转换结果读入A
    MOV	P1,A ;将转换结果从P1输出
	LJMP LOOP

END

test 6_2

D/A实验
实现D/A接口设计，编写程序输出占空比为1/3的方波、锯齿波、三角波、正弦波。
用2个开关控制输出波形的类型，使用示波器观察波形。

接线方法：P0接数模转换区DB0-DB7，P2.7接数模转换区CS，P3.6接数模转换区WR。
示波器红表笔接DA输出，黑表笔接GND。
P3.2（INT0）、P3.3（INT1）各接一个拨码开关，初始时置为高。

效果：11-锯齿波 10-三角波 01-方波 00-正弦波

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
ORG 0000H
AJMP MAIN

ORG 0003H
LJMP INT0_ISR

ORG 0013H
LJMP INT1_ISR

ORG 0050H
MAIN:
MOV IE,#85H ;1000 0101，允许外部中断INT1和INT0，开中断总开关
SETB PX1 ;设外部中断1为高优先级中断
; TCON不作其他配置，保持复位时的全0（外部中断触发方式为低电平）

;MOV R0 #02H ;为控制方波占空比而设置的计数变量

SAWTOOTH: ;锯齿波
CLR A
MOV DPTR,#7FFFH
LOOP_SAWTOOTH:
MOVX @DPTR,A
INC A
SJMP LOOP_SAWTOOTH

INT0_ISR:	;P3.2所接的开关置为低时进入外部中断0
SQUARE:
MOV DPTR,#7FFFH
CLR A	;对A清零
MOVX @DPTR,A
LOOP_SQUARE:
CPL A
MOVX @DPTR,A
ACALL DELAY ;高电平 一段延时
CPL A
MOVX @DPTR,A
ACALL DELAY ;低电平 两段延时
ACALL DELAY
JB P3.2,EXIT ;若P3.2所接的开关被置为高，则退出中断
SJMP LOOP_SQUARE ;若P3.2所接的开关仍为低，则继续输出方波

DELAY:
MOV R7,#0FFH
DJNZ R7,$
RET

EXIT:
RETI

INT1_ISR:	;P3.3所接的开关置为低时进入外部中断1
JB P3.2,TRIANGLE	;若P3.2所接的开关被置为高，则输出三角波。否则输出正弦波。
JB P3.3,EXIT	;若P3.3所接的开关被置为高，则退出中断

SIN:
MOV R1,#63 ;一个周期内输出64个点
LOOP_SIN:
MOV DPTR,#TAB
MOV A,R1
MOVC A,@A+DPTR
MOVX @DPTR,A
NOP	;延时，可根据实际情况更改
DJNZ R1,LOOP_SIN
SJMP INT1_ISR

TAB:	;正弦波数据表
DB 80H,8CH,98H,0A5H,0B0H,0BCH,0C7H,0D1H
DB 0DAH,0E2H,0EAH,0F0H,0F6H,0FAH,0FDH,0FFH
DB 0FFH,0FFH,0FDH,0FAH,0F6H,0F0H,0EAH,0E3H
DB 0DAH,0D1H,0C7H,0BCH,0B1H,0A5H,99H,8CH
DB 80H,73H,67H,5BH,4FH,43H,39H,2EH
DB 25H,1DH,15H,0FH,09H,05H,02H,00H
DB 00H,00H,02H,05H,09H,0EH,15H,1CH
DB 25H,2EH,38H,43H,4EH,5AH,66H,73H

TRIANGLE:
MOV DPTR,#7FFFH
CLR A	;对A清零
LOOP_TRIANGLE_INC:
MOVX @DPTR,A
INC A
CJNE A,#0FFH,LOOP_TRIANGLE_INC
LOOP_TRIANGLE_DEC:
MOVX @DPTR,A
DEC A
JNZ LOOP_TRIANGLE_DEC
JB P3.3,EXIT	;若P3.3所接的开关被置为高，则退出中断
JNB P3.2,INT1_ISR	;若P3.2所接的开关被置为低，则进入中断服务程序1
LJMP LOOP_TRIANGLE_INC

END

发表于 分类于

实验五 计数器实验

test 5_1

采用定时器与计数器相结合的方法使P1.7所接的发光二极管亮1秒、灭1秒，周而复始。
用三种组合实现：①查询方式+中断方式；②查询方式+查询方式；③中断方式+中断方式。

接线方法：P1.7接一LED，P3.5（T1输入）接P1.0（周期为100ms的方波输出）

①查询方式+中断方式
T1计数10，T0计时50ms
T1采用查询，T0采用中断

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
ORG 0000H
	SJMP MAIN

	ORG 000BH ;T0中断服务程序入口
	SJMP T0_ISR

	ORG 0030H
	MAIN:
	 CLR P1.0 ;设P1.0初始为低电平（为输出周期为100ms的方波做准备）
	 CLR P1.7 ;设P1.7初始为低电平（LED点亮）
	 MOV TMOD,#61H ;0110 0001：设置T1为计数器，方式2；设置T0为定时器，方式1
	 MOV TH0,#4CH
	 MOV TL0,#01H
	 MOV TH1,#0F6H
	 MOV TL1,#0F6H
	 SETB ET0 ;允许T0中断
	 ;SETB ET1 ;允许T1中断
	 SETB TR0 ;启动T0
	 SETB TR1 ;启动T1
	 SETB EA ;开中断总开关

	CHECK: 			;查询T1是否有中断溢出请求
	JBC TF1,HANDLE	;若中断请求标志位TF1为1，则将其清零并跳转到处理程序
	SJMP CHECK

	HANDLE:			;若T1有中断溢出请求，则取反P1.7
	CPL P1.7
	SJMP CHECK

;T0中断服务程序
	T0_ISR:
	CPL P1.0
	MOV TH0,#4CH ;重装载
	MOV TL0,#01H
    RETI

	END

test 5_2

②查询方式+查询方式
T1、T0皆采用查询

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
ORG 0000H
	SJMP MAIN

	 ORG 0030H
	 MAIN:
	 CLR P1.7 ;设P1.7初始为低电平（LED点亮）
	 SETB P1.0 ;设P1.0初始为高电平（为输出周期为100ms的方波做准备）
	 MOV TMOD,#61H ;0110 0001：设置T1为计数器，方式2；设置T0为定时器，方式1
	 MOV TH1,#0F6H
	 MOV TL1,#0F6H
	 SETB TR1 ;启动T1（定时）

	 LABEL1:
	 CPL P1.7

	 LABEL2:
	 MOV TH0,#4CH
	 MOV TL0,#01H
	 SETB TR0 ;启动T0（计数）

	 LABEL3:
	 JBC TF0,LABEL4 ;若50ms到了，则将中断请求标志位TF0清零并跳转LABEL4（翻转P1.0）
	 SJMP LABEL3 ;50ms未到，继续查询中断请求标志位TF0状态

	 LABEL4:
	 CPL P1.0
	 JBC TF1,LABEL1 ;若1s到了，则将中断请求标志位TF1清零并跳转LABEL1（翻转P1.7）
	 AJMP LABEL2 ;某一个50ms到了，但1s没到，回到LABEL2对T0进行重装载

	 END

test 5_3

③中断方式+中断方式
T1、T0皆采用中断

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
ORG 0000H
	SJMP MAIN

	ORG 000BH ;T0中断服务程序入口
	SJMP T0_ISR

	ORG 001BH ;T1中断服务程序入口
	SJMP T1_ISR

	ORG 0030H
	MAIN:
	 CLR P1.0 ;设P1.0初始为低电平（为输出周期为100ms的方波做准备）
	 CLR P1.7 ;设P1.7初始为低电平（LED点亮）
	 MOV TMOD,#61H ;0110 0001：设置T1为计数器，方式2；设置T0为定时器，方式1
	 MOV TH0,#4CH
	 MOV TL0,#01H
	 MOV TH1,#0F6H
	 MOV TL1,#0F6H
	 SETB ET0 ;允许T0中断
	 SETB ET1 ;允许T1中断
	 SETB TR0 ;启动T0
	 SETB TR1 ;启动T1
	 SETB EA ;开中断总开关
	 SJMP $

;T0中断服务程序
	T0_ISR:
	CPL P1.0
	MOV TH0,#4CH ;重装载
	MOV TL0,#01H
    RETI

;T1中断服务程序
	; T1采用方式2，无需重装载
	T1_ISR:
	CPL P1.7
    RETI

	END

test 5_4

输入计数脉冲，将计数脉冲的个数显示出来（小于15次），循环往复
接线方法：P1口接八个LED，P3.5（T1输入）接按钮（按下一次，产生一个脉冲）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
;采用T1进行计数

ORG 0000H
	SJMP MAIN

	ORG 001BH ;T1中断服务程序入口
	SJMP T1_ISR

	ORG 0030H
	MAIN:
	 CLR A
	 CPL A
	 MOV P1,A
	 CPL A
	 MOV TMOD,#60H ;0110 0000：设置T1为计数器，方式2
	 MOV TH1,#0FFH ;按下一次按钮，进入一次中断
	 MOV TL1,#0FFH
	 SETB ET1 ;允许T1中断
	 SETB TR1 ;启动T1
	 SETB EA ;开中断总开关
	 SJMP $

;T1中断服务程序
	; T1采用方式2，无需重装载
	T1_ISR:
	 CJNE A,#0FH,INCA ;若脉冲个数未到15个，则A直接加1
	 MOV A,#0 ;若脉冲个数已到15个，则从零开始计数
INCA:INC A
	 CPL A
	 MOV P1,A
	 CPL A
     RETI

	END

发表于 更新于 分类于

实验四 定时器实验

注：本实验所用单片机外接晶振频率为11.059MHz

test 4_1

采用定时器控制从P1.0口输出1000Hz方波信号，占空比为1/4。

接线方法：P1.0接示波器红表笔，任找一低电平接黑表笔。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
ORG 0000H
	SJMP MAIN

	ORG 000BH ;T0中断服务程序入口
	SJMP T0_ISR

	ORG 0030H
	MAIN:
	CLR P1.0 ;设P1.0、P1.1初始为低电平
	MOV TMOD,11H ;0000 0001：设置T0为定时器，工作在方式1
	MOV TH0,#0FFH ;开启后立即进入中断
	MOV TL0,#0FEH
	SETB ET0 ;允许T0中断
	SETB TR0 ;启动T0
	SETB EA ;开中断总开关
	SJMP $

;T0中断服务程序
	T0_ISR:
    CLR TR0 ;停止T0
    CPL P1.0 ;反转P1.0
    JNB P1.0, T0_CHANGE_TIME ;如果P1.0为低电平，设置T0为低电平持续时间
    MOV TH0, #0FFH ;重装载（250μs，高电平持续时间）
    MOV TL0, #01AH
    SETB TR0;重新启动T0
    RETI

	T0_CHANGE_TIME:
    MOV TH0, #0FDH ;重装载（750μs，低电平持续时间）
    MOV TL0, #4DH
    SETB TR0 ;重新启动T0
    RETI

	END

test 4_2

采用定时器控制从P1.0和P1.1分别输出周期为3ms占空比为1/3的方波和周期为为500μs占空比为1/5的方波。

接线方法：P1.0接示波器红表笔（CH1），任找一低电平接黑表笔
P1.1接示波器红表笔（CH2），任找一低电平接黑表笔

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
ORG 0000H
	SJMP MAIN

	ORG 000BH ;T0中断服务程序入口
	SJMP T0_ISR

	ORG 001BH ;T1中断服务程序入口
	SJMP T1_ISR

	ORG 0050H
	MAIN:
	CLR P1.0 ;设P1.0、P1.1初始为低电平
    CLR P1.1
	MOV TMOD,#11H ;0001 0001：设置T1、T0都为定时器，都工作在方式1
	MOV TH0,#0FFH ;开启后立即进入中断
	MOV TL0,#0FEH
	MOV TH1,#0FFH
	MOV TL1,#0FEH
	SETB ET0 ;允许T0中断
	SETB ET1 ;允许T1中断
	SETB TR0 ;启动T0
	SETB TR1 ;启动T1
	SETB EA ;开中断总开关
	SJMP $

;T0中断服务程序
	T0_ISR:
    CLR TR0 ;停止T0
    CPL P1.0 ;反转P1.0
    JNB P1.0, T0_CHANGE_TIME ;如果P1.0为低电平，设置T0为低电平持续时间
    MOV TH0, #0FCH ;重装载（1ms，高电平持续时间）
    MOV TL0, #066H
    SETB TR0;重新启动T0
    RETI

	T0_CHANGE_TIME:
    MOV TH0, #0F8H ;重装载（2ms，低电平持续时间）
    MOV TL0, #0CDH
    SETB TR0 ;重新启动T0
    RETI

;T1中断服务程序
	T1_ISR:
    CLR TR1 ;停止T1
    CPL P1.1 ;反转P1.1
    JNB P1.1, T1_CHANGE_TIME ;如果P1.1为低电平，设置T1为低电平持续时间
    MOV TH1, #0FFH ;重装载（100μs，高电平持续时间）
    MOV TL1, #0A4H
    SETB TR1;重新启动T1
    RETI

	T1_CHANGE_TIME:
    MOV TH1, #0FEH ;重装载（400μs，低电平持续时间）
    MOV TL1, #8FH
    SETB TR1 ;重新启动T1
    RETI

	END

来自其他人的一种更好的写法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
;采用定时器控制从P1.0和P1.1分别输出周期为3ms占空比为1/3的方波和周期为500微秒占空比为1/5的方波。
;11.0592MHz，1.085069微秒
ORG 0000H
AJMP MAIN
ORG 000BH
AJMP TIMER0_ISR
ORG 001BH
AJMP TIMER1_ISR
ORG 0100H
MAIN:MOV TMOD, #00010010H ; 设置定时器0为模式1、定时器1为模式2 (16位定时器、8位定时器)
    MOV TH0, #0FCH        ; 设置定时器0初始值 (1ms)
    MOV TL0, #03FH
    MOV TH1, #0A4H        ; 设置定时器1初始值 (100微秒)
    MOV TL1, #0A4H
    MOV R0, #2            ; 计数2（低电平2ms）
    MOV R1, #4            ; 计数4（低电平400微秒）
    CLR P1.0              ; 低电平
    CLR P1.1              ; 低电平
    SETB ET0              ; 使能定时器0中断
    SETB ET1              ; 使能定时器1中断
    SETB EA               ; 使能全局中断
    SETB TR0              ; 启动定时器0
    SETB TR1              ; 启动定时器1
LOOP: SJMP LOOP           ; 无限循环

TIMER0_ISR: MOV TH0, #0FCH       ; 重装载定时器0初始值
            MOV TL0, #03FH
            DJNZ R0, EXIT        ; R0=0 P1.0=1
            CPL P1.0
            JB P1.0, CYCLE1      ; P1.0=1->CYCLE1&P1.0=0->R0=2
            MOV R0, #2
            SJMP EXIT
CYCLE1: MOV R0, #1
        SJMP EXIT

TIMER1_ISR: MOV TH1, #0A4H       ; 重装载定时器1初始值
            MOV TL1, #0A4H
            DJNZ R1, EXIT        ; R1=0 P1.0=1
            CPL P1.1
            JB P1.1, CYCLE2      ; P1.1=1->CYCLE2&P1.1=0->R1=4
            MOV R1, #4
            SJMP EXIT
CYCLE2: MOV R1, #1
        SJMP EXIT

EXIT:RETI
     END

发表于 分类于

实验三 外部中断实验

test 3_1

通过外部中断使P1口的开关控制8个发光二极管，开始是P1.0所接的灯亮，以后每中断一次，下一个灯亮，顺序左移，周而复始。

接线方法：P0口接8个LED，P3.2接信号发生器（输出方波）红表笔，任找一低电平接黑表笔

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ORG 0000H
AJMP MAIN
ORG 0003H ;INT0入口
AJMP INTERRUPT1
MAIN:
MOV A,#0FEH
MOV P1,A ;P1.0所接的灯亮
SETB IT0 ;边沿触发中断
SETB EX0 ;允许INT0中断
SETB EA ;开中断总开关
SJMP $
INTERRUPT1:
RL A
MOV P1,A
RETI
END

test 3_2

外部中断控制P1口连接的8个发光二极管，同时亮，或同时灭，每中断一次，变反一次

接线方法：P1口接8个LED，P3.2接信号发生器（输出方波）红表笔，任找一低电平接黑表笔

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ORG 0000H
AJMP MAIN
ORG 0003H ;INT0入口
AJMP INTERRUPT1
MAIN:
MOV A,#0FFH
MOV P1,A ;开始灯全灭
SETB IT0 ;边沿触发中断
SETB EX0 ;允许INT0中断
SETB EA ;开中断总开关
SJMP $
INTERRUPT1:
CPL A
MOV P1,A
RETI
END

test 3_3

外部中断控制P1口连接的8个发光二极管。
中断第一次，8个发光二极管循环点亮；
中断第二次，8个发光二极管逐个点亮；
中断第三次，8个发光二极管高四位和低四位交替亮灭。
如此循环往复。

接线方法：P1口接8个LED，P3.2接按键

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
ORG 0000H
AJMP MAIN

ORG 0003H ;INT0入口
AJMP INTERRUPT1

ORG 0030H
MAIN:
MOV A,#0FFH
MOV P1,A ;开始灯全灭
SETB IT0 ;边沿触发中断
SETB EX0 ;允许INT0中断
SETB EA ;开中断总开关
RELOAD:MOV R3,#03H ;计数变量
MOV A,#0FEH
MOV P1,A ;点亮P1.0所接的灯

LOOP0:
RL A
MOV P1,A
ACALL DELAY
CJNE R3,#03,LOOP1
SJMP LOOP0

LOOP1:
MOV A,#0FEH
MOV P1,A
MOV R4,#00H
ACALL DELAY
LOOP11:
ADD A,ACC
MOV P1,A
INC R4 ;计算是否满8次
ACALL DELAY
CJNE R3,#02,LOOP2
CJNE R4,#08H,LOOP11 ;不满8次，继续逐个点亮
SJMP LOOP1 ;满8次，重新从全灭开始逐个点亮

LOOP2:
MOV A,#0FH
MOV P1,A
ACALL DELAY
CPL A
MOV P1,A
ACALL DELAY
CJNE R3,#01,RELOAD
SJMP LOOP2

INTERRUPT1:
DEC R3 ;R3减一
RETI

DELAY: MOV R0,#0AH
DELAY1: MOV R1,#00H
DELAY2: MOV R2,#0C3H
DJNZ R2,$
DJNZ R1,DELAY2
DJNZ R0,DELAY1
RET

END

发表于 分类于

实验二 并行接口输入输出实验

test 2_1

选用输出口接八只发光二极管，编写程序，使发光二极管循环点亮（采用软件延时）
接线方法：使用P1口连接LED

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
ORG 0000H
MOV A,#0FEH
LOOP:
MOV P1,A ;点亮P1.0连接的LED
LCALL DELAY
RL A
MOV P1,A
SJMP LOOP

 DELAY: MOV R0,#0AH ;延时子程序(延时时间约1秒)
DELAY1: MOV R1,#00H
DELAY2: MOV R2,#0C3H
DJNZ R2,$
DJNZ R1,DELAY2
DJNZ R0,DELAY1
RET
END

test 2_2

采用一个输入口和一个输出口，将开关的状态反映在发光二极管上
接线方法：P1口接开关，P0口接LED

1
2
3
4
5
6
7
ORG 0000H
LOOP:
ORL P1,#0FFH ;读P1口之前先对其写1
MOV A,P1 ;将P1口状态（按键状态）读入A
MOV P0,A ;将按键状态送至P0，使其在LED上反映出来
SJMP LOOP
END

发表于 更新于 分类于

写在最前面

本分类内使用的单片机皆为AT89S52，外接晶振频率为11.059MHz。

实验一 验证实验

test 1_1

将外部数据存储器0000H-0010H中的内容传送到片内数据存储器60H-70H单元。

1
2
3
4
5
6
7
8
9
10
11
ORG 0000H
MOV DPTR,#0000H
MOV R0,#60H
LOOP:
MOVX A,@DPTR
MOVX @R0,A
INC DPTR
INC R0
CJNE R0 ,#71H,LOOP
SJMP $
END

test 1_2

程序跳转表

(1)运行程序,打开数据窗口,观察地址 30H、31H、32H、33H的数据变化。用键盘输入改变地址 30H、31H、32H、33H 的值，观察其实验效果。修改源程序中给30H~33H的赋值，观察实验效果。

(2)打开CPU窗口，选择单步或跟踪执行方式运行程序，观察CPU窗口各寄存器的变化。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
ORG 0
LJMP START // 改动此处，改变的是赋值
FUNC0:MOV 30H,#0
RET
FUNC1:MOV 31H,#1
RET
FUNC2:MOV 32H,#2
RET
FUNC3:MOV 33H,#3
RET

FUNCENTER:
ADD A,ACC // AJMP是一个2字节指令，故A需要乘以2，使得程序在JMP指令中跳转到正确的位置
MOV DPTR,#FUNCTAB
JMP @A+DPTR

FUNCTAB:
AJMP FUNC0
AJMP FUNC1
AJMP FUNC2
AJMP FUNC3

START:
MOV A,#0
CALL FUNCENTER
MOV A,#1
CALL FUNCENTER
MOV A,#2
CALL FUNCENTER
MOV A,#3
CALL FUNCENTER
LJMP $
END

test 1_3

test1_3_1

教材第55页5题。

1
2
3
4
5
6
ORG 0000H
MOV A,#56H
ADD A,#74H ; CAH+CAH = 194H，高位舍弃
ADD A,ACC
SJMP $
END

test1_3_2

教材第55页7题。

1
2
3
4
5
6
7
8
9
10
11
ORG 0000H
MOV 59H,#50H
MOV A,59H
MOV R0,A
MOV A,#0
MOV @R0,A
MOV A,#25H
MOV 51H,A
MOV 52H,#70H
SJMP $
END

test1_3_3

教材第55页8题。

1
2
3
4
5
6
7
8
9
10
11
ORG 0000H
MOV SP,#60H
MOV 30H,#24H
MOV 31H,#10H
PUSH 30H
PUSH 31H
POP DPL
POP DPH
MOV A,#00H
MOVX @DPTR,A
SJMP $

发表于 更新于 分类于

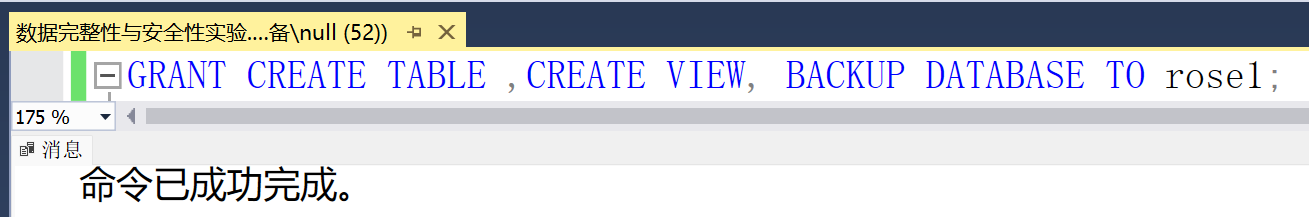

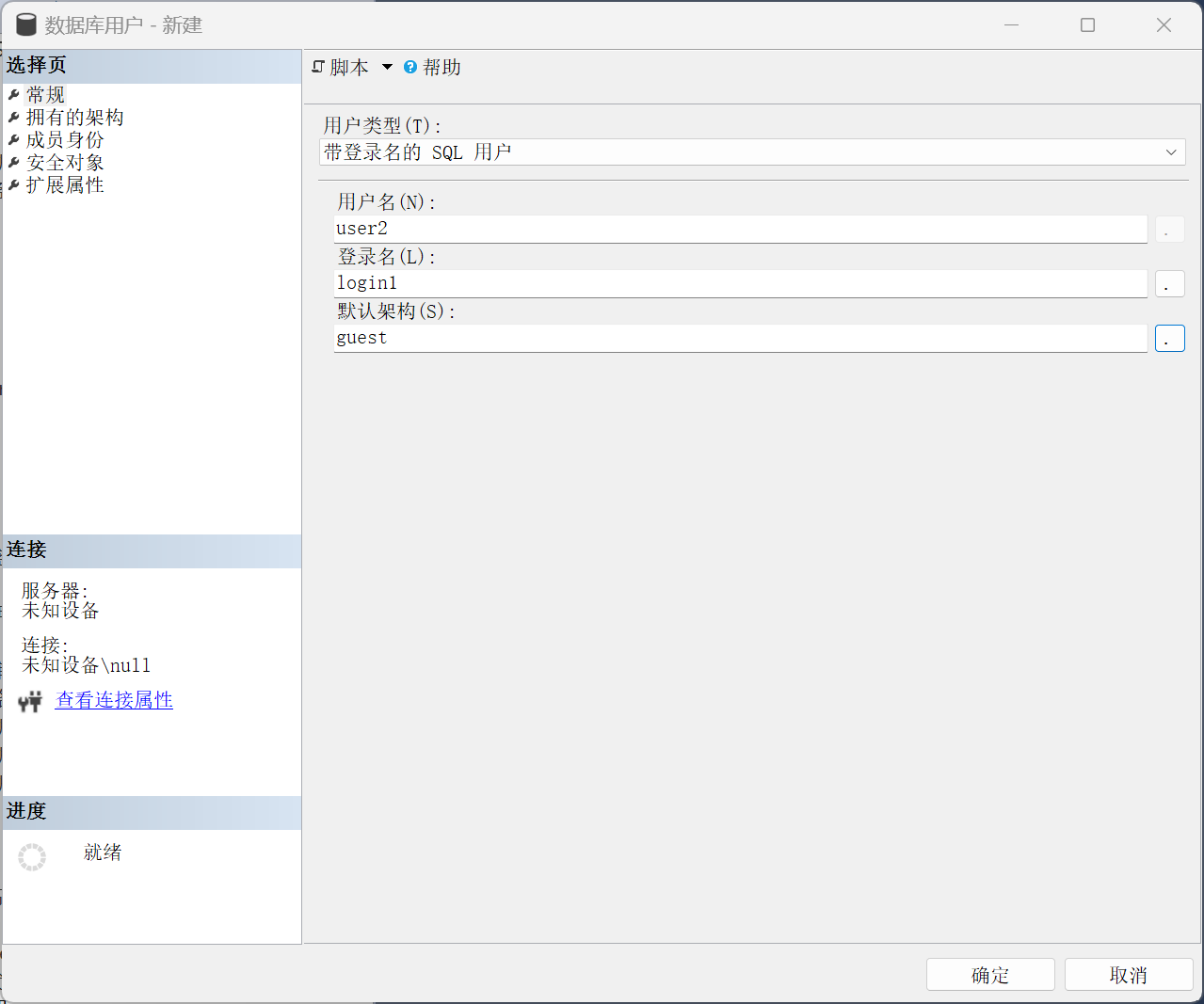

实验一 数据库定义实验

1. 基本操作实验：

1）课本p286 10.4.1 基本操作实验内容

  • 使用Management Studio创建图书读者数据库及学生课程数据库。

学生课程数据库的表结构为：
​ 学生（学号，姓名，年龄，性别，所在系）；

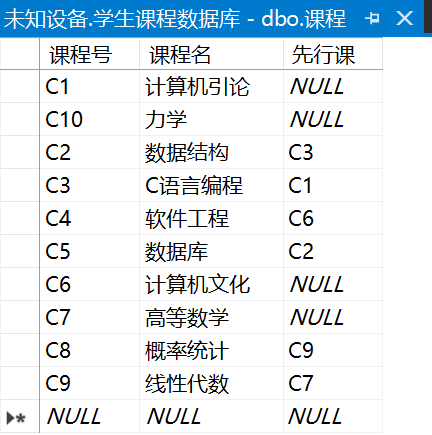

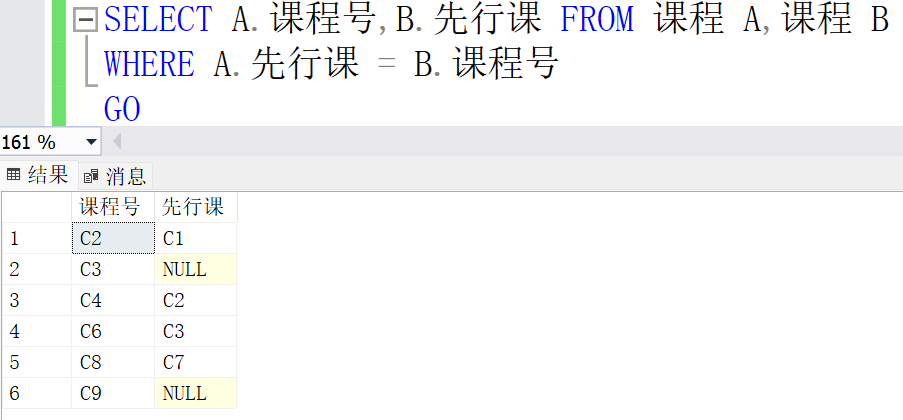

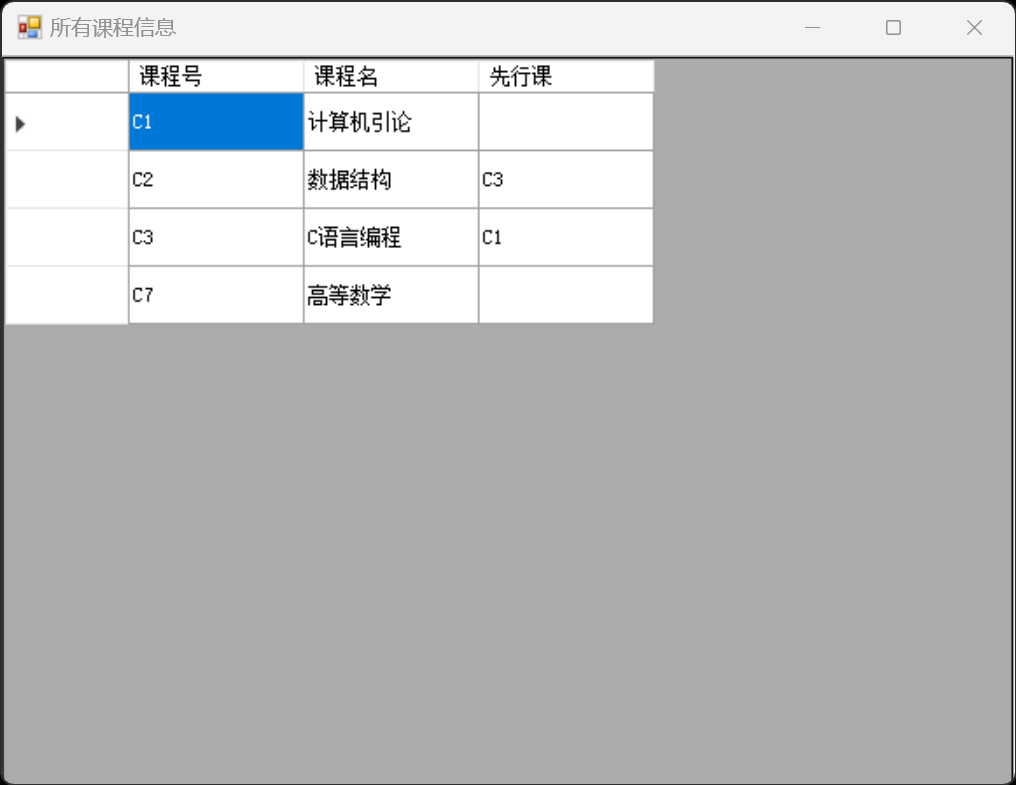

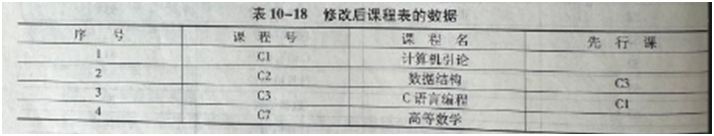

​ 课程（课程号，课程名，先行课）；

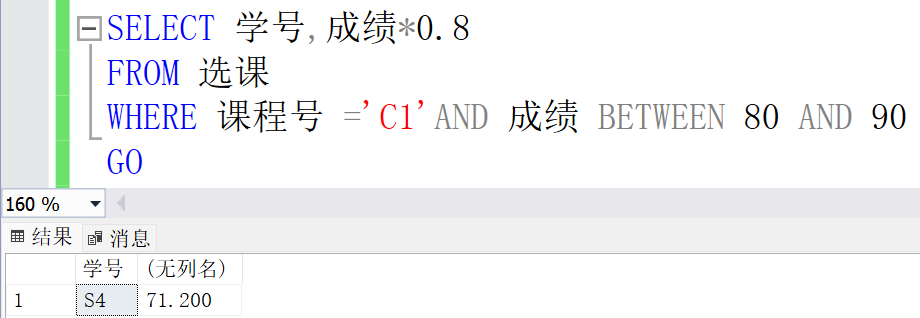

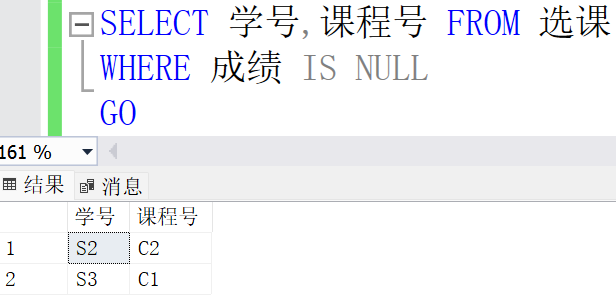

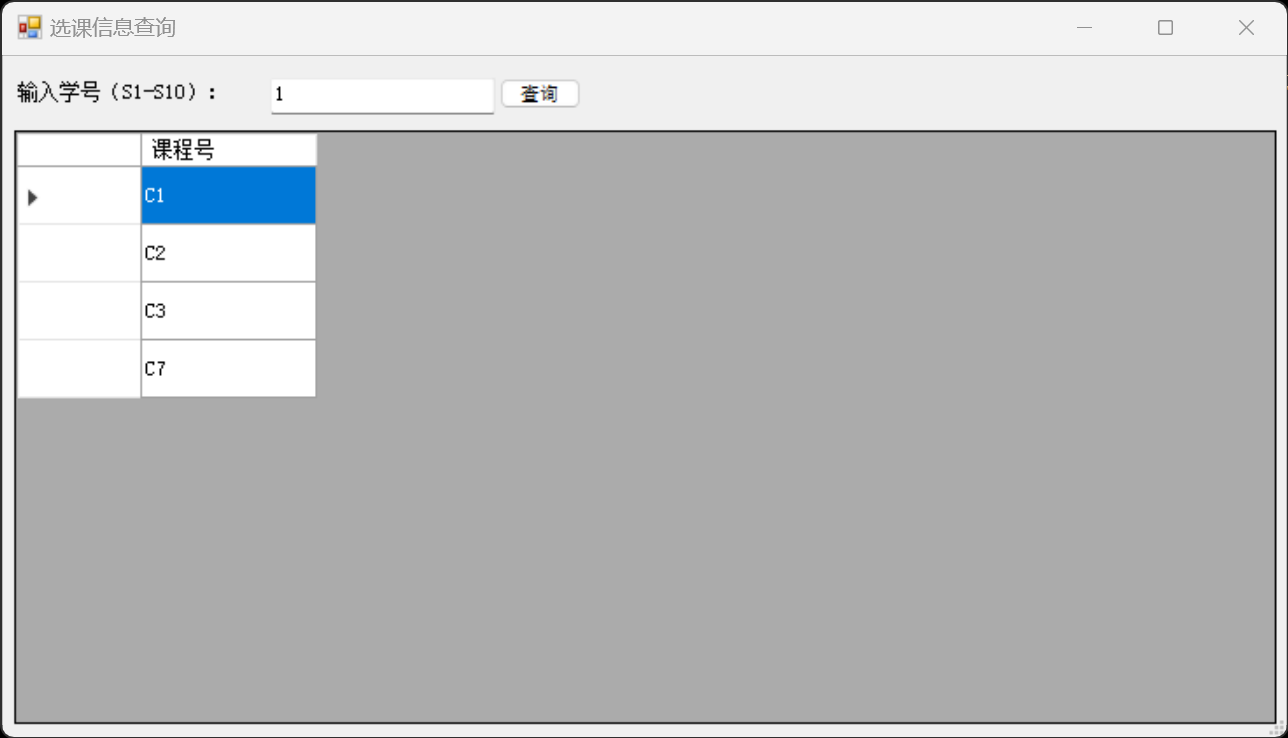

​ 选课（学号，课程号，成绩）；

图书读者数据库表结构为：
图书（书号，类别，出版社，作者，书名，定价）；
读者（编号，姓名，单位，性别，电话）；

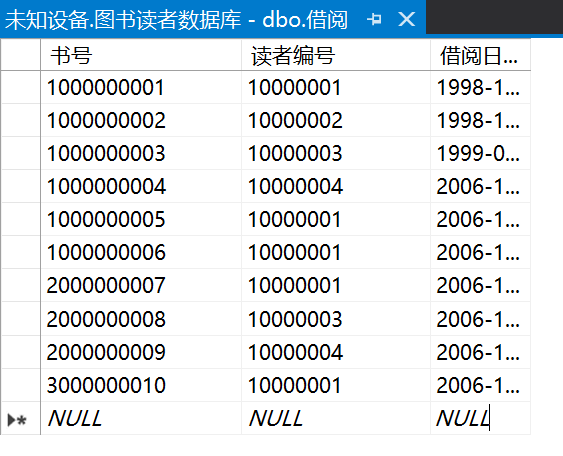

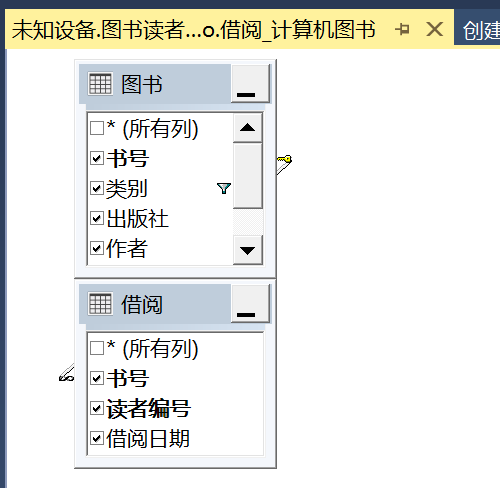

借阅（书号，读者编号，借阅日期）；

  • 实验结果截图：

    • 数据库创建：image-20240510090837905

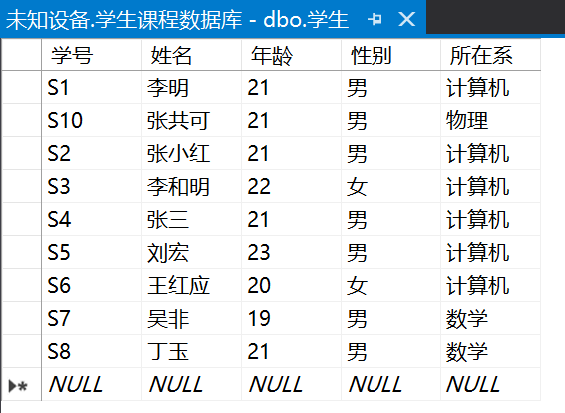

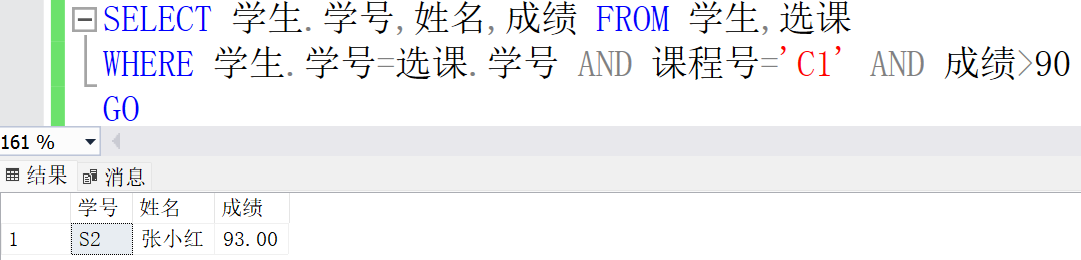

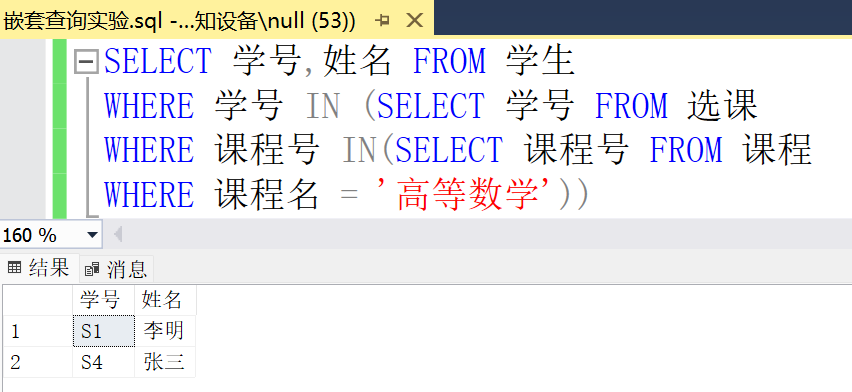

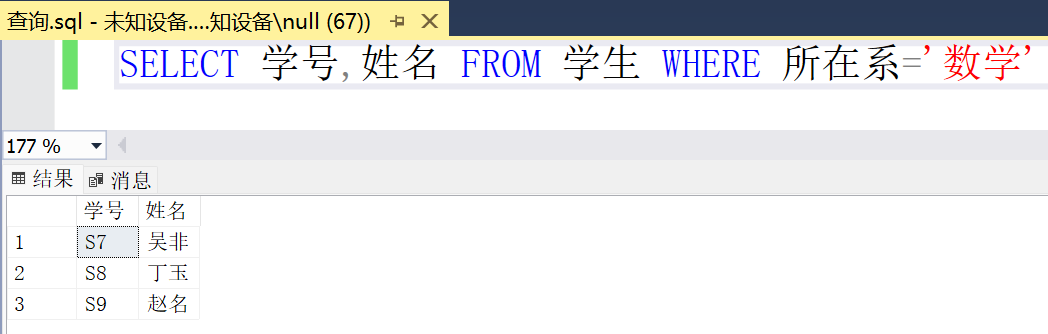

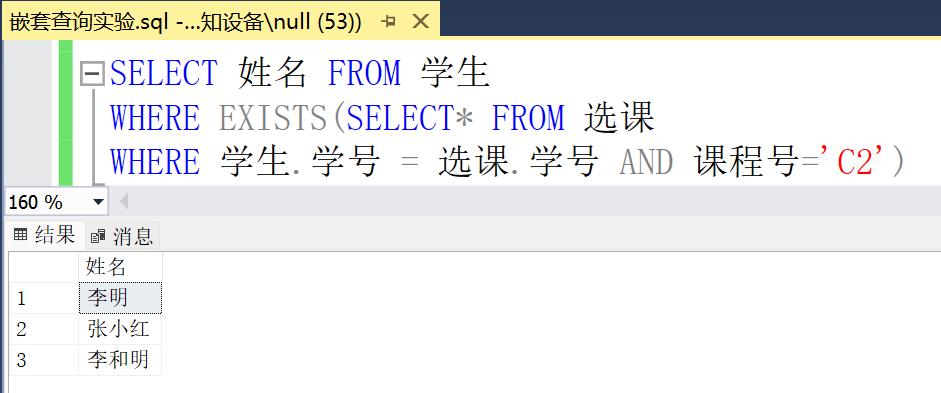

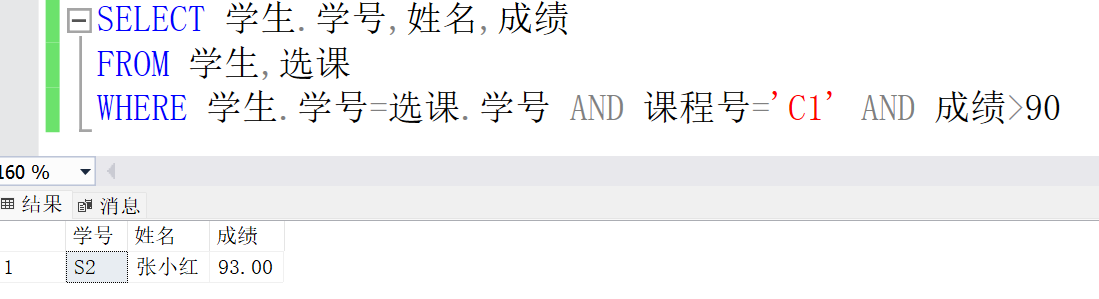

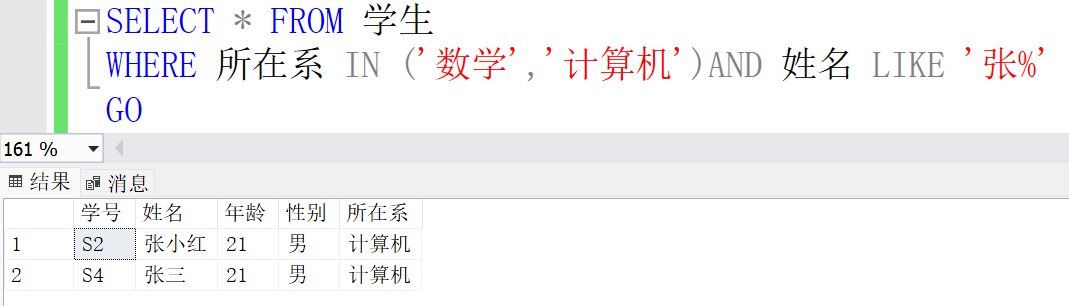

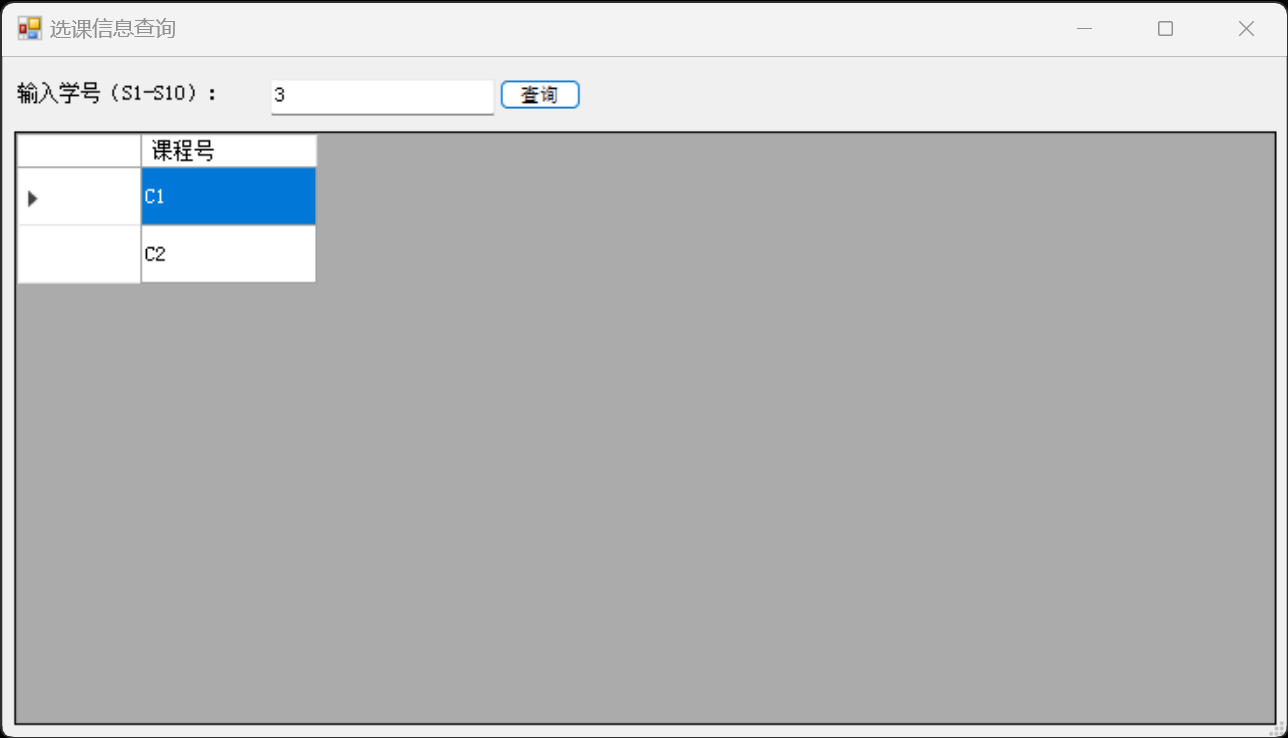

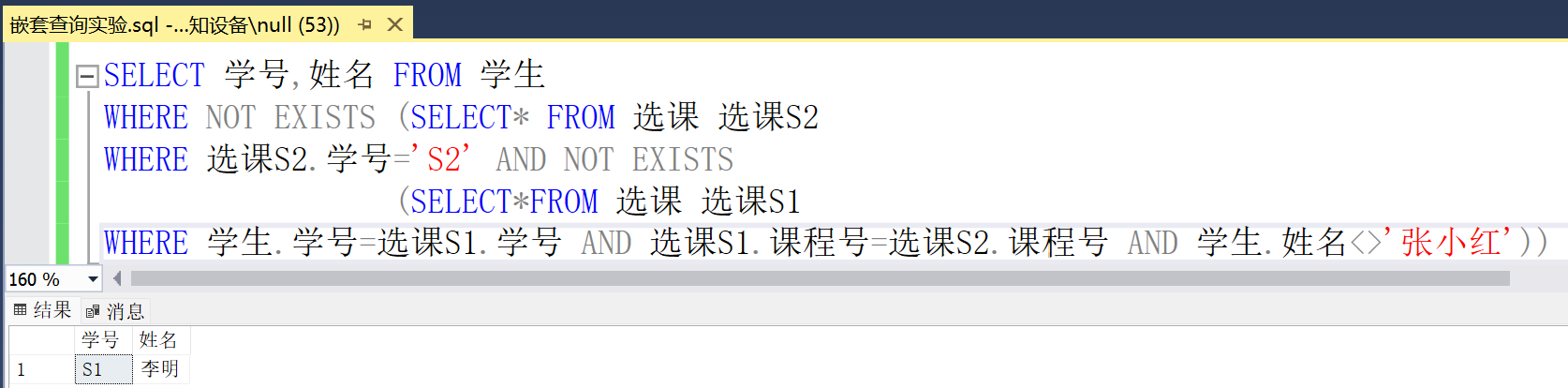

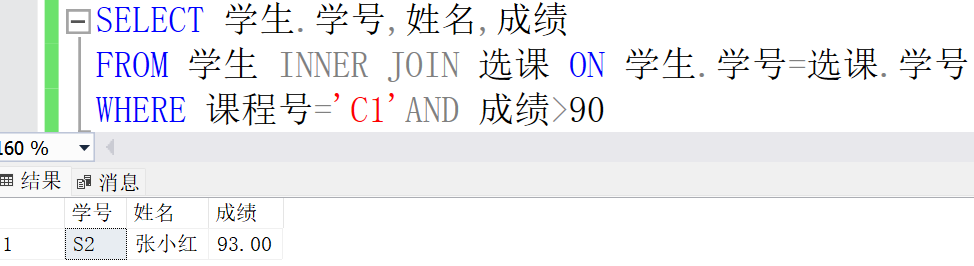

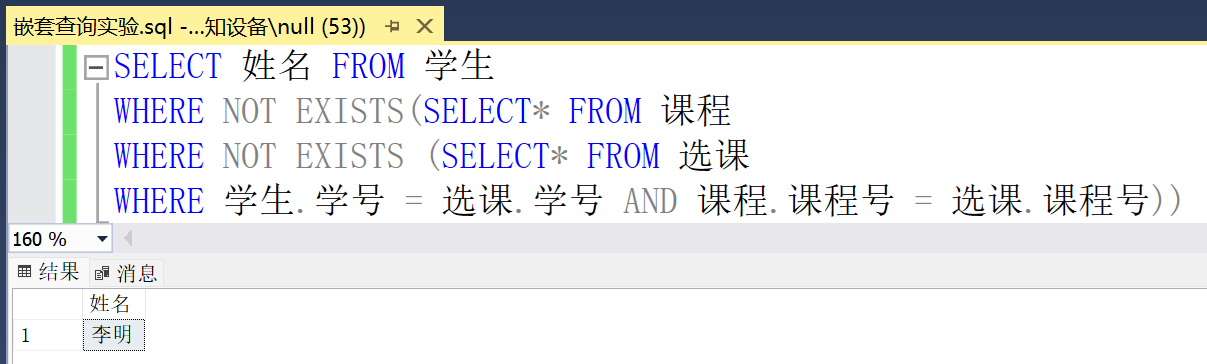

    • 学生课程数据库的表结构：

    image-20240510091339291

    image-20240510091307613

    image-20240510091359025

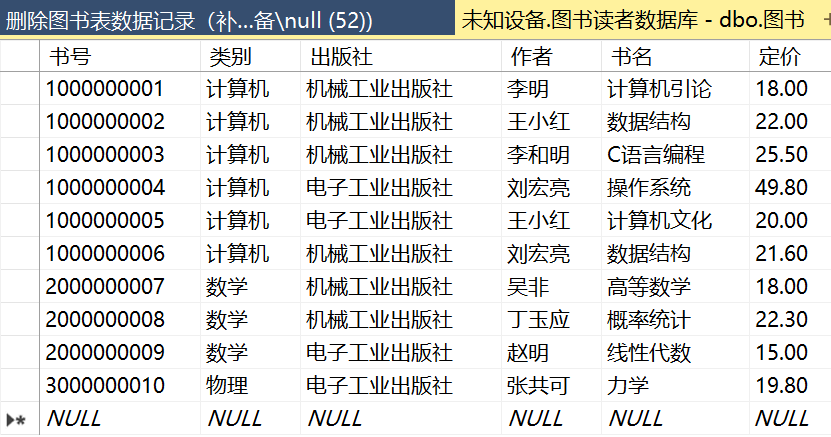

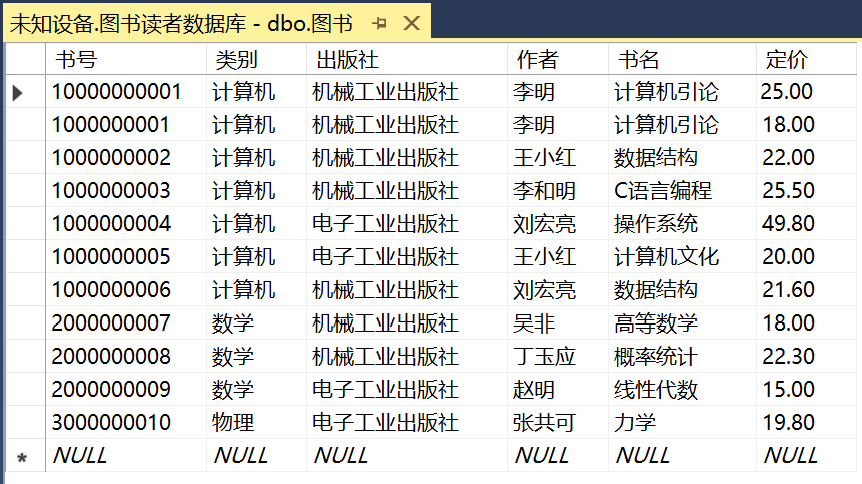

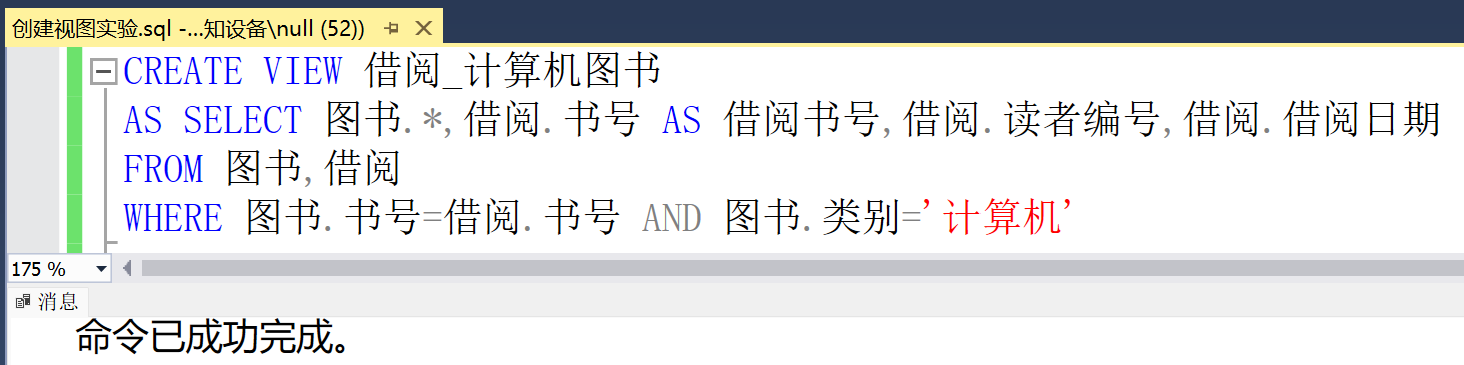

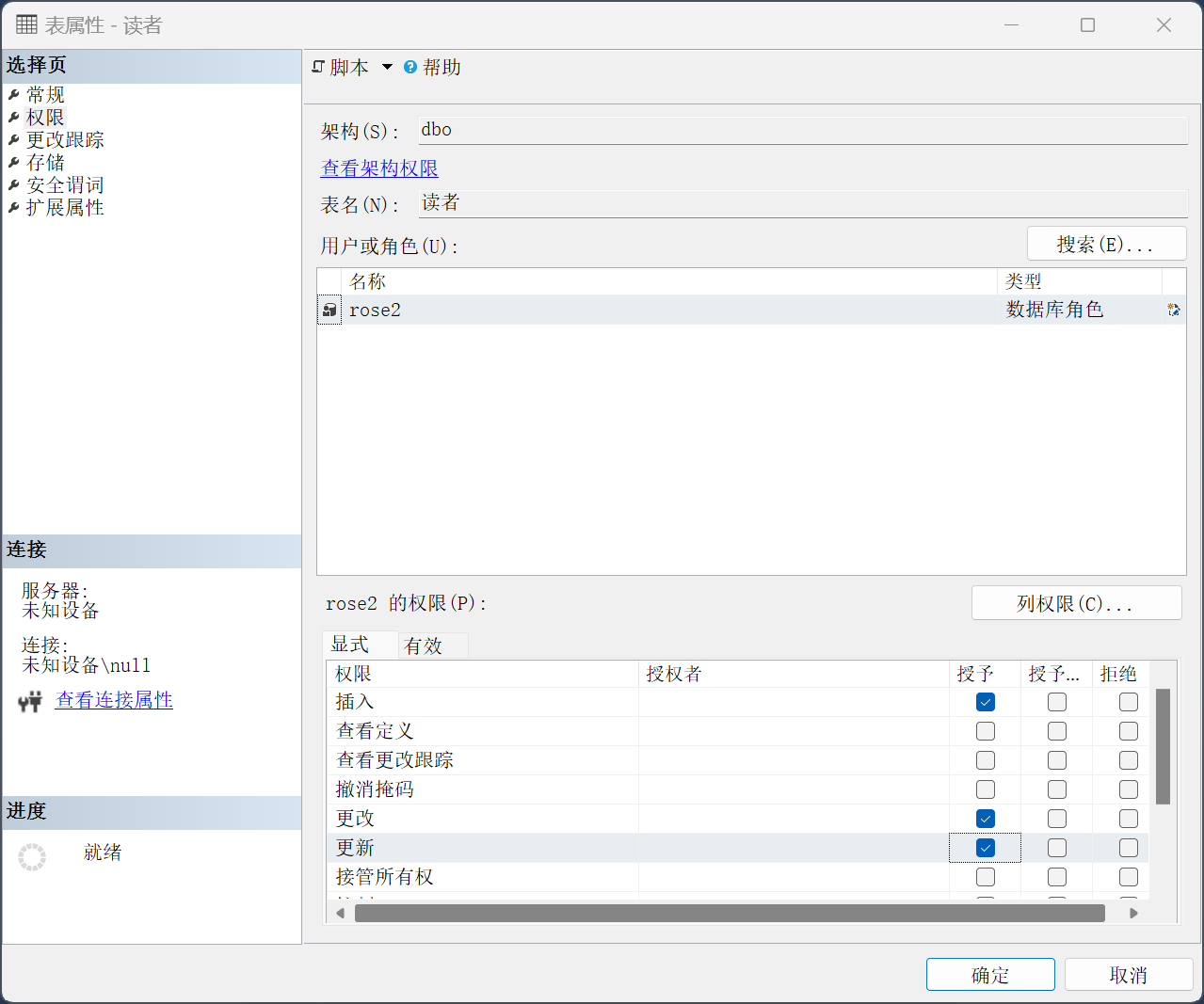

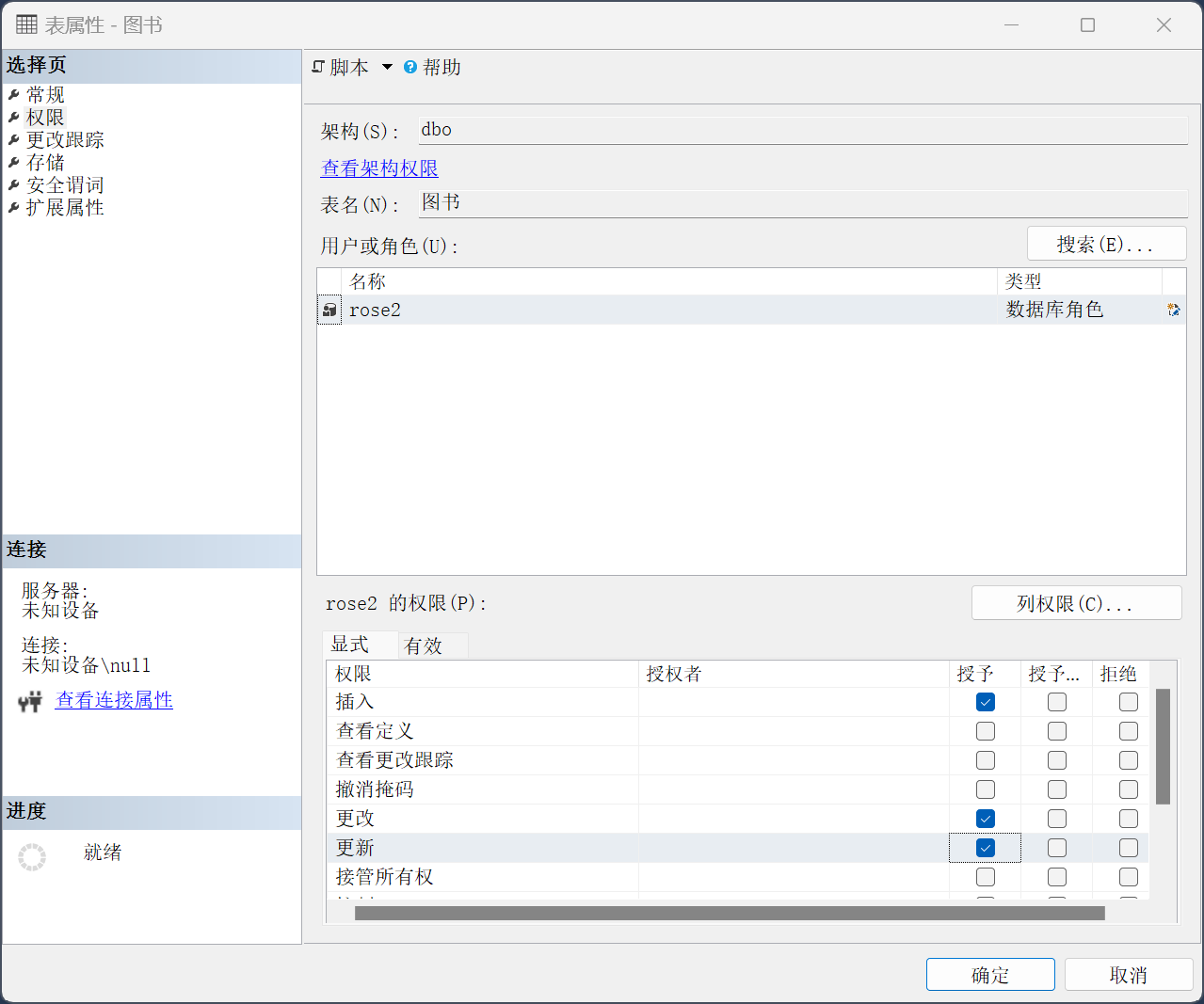

    • 图书读者数据库的表结构：

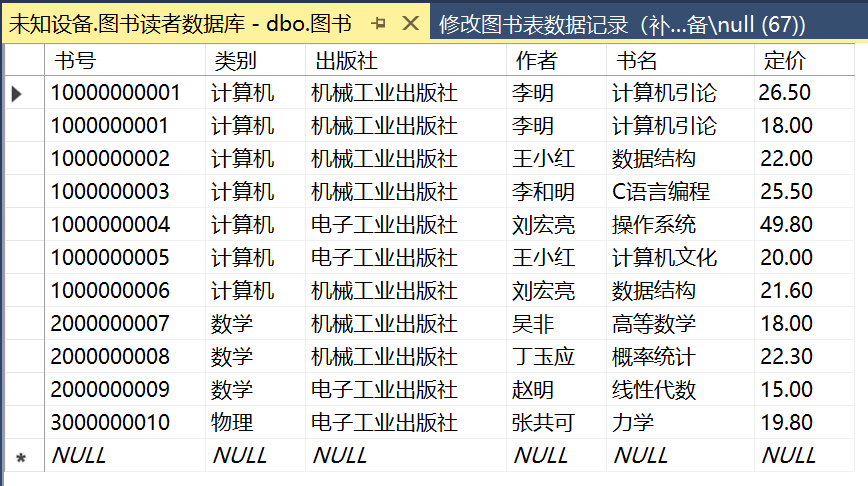

    image-20240510090936973

    image-20240510091441925

    image-20240510091506765

2） 设定每个表的主码。

  • 实验结果：

    表 主码
    学生 学号
    课程 课程号
    选课 学号、课程号
    图书 书号
    读者 编号
    借阅 书号、读者编号

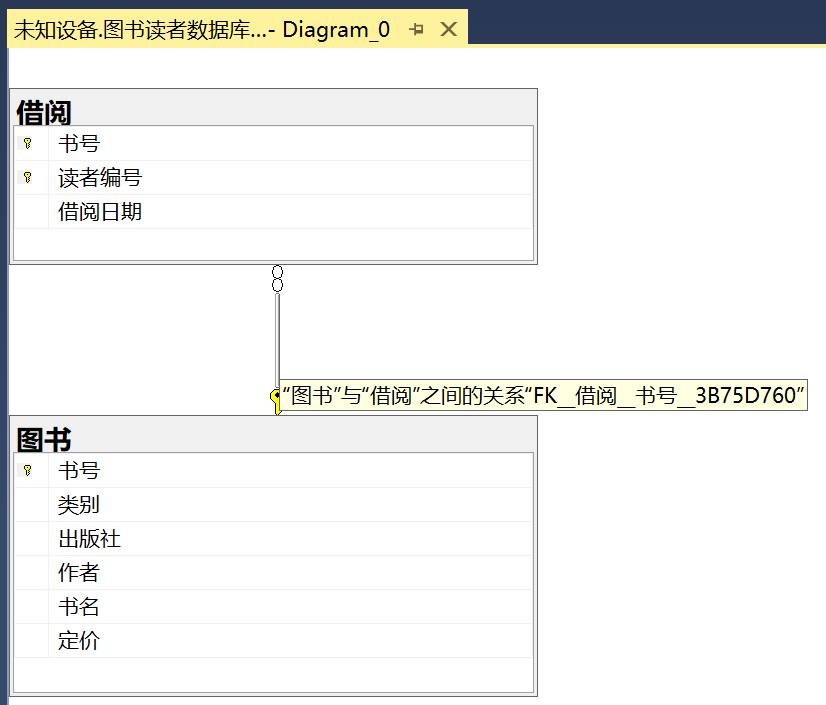

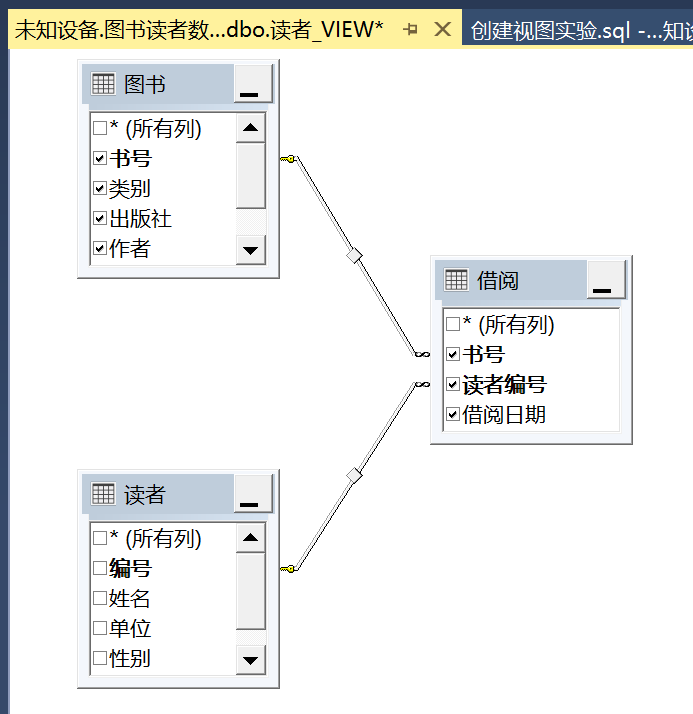

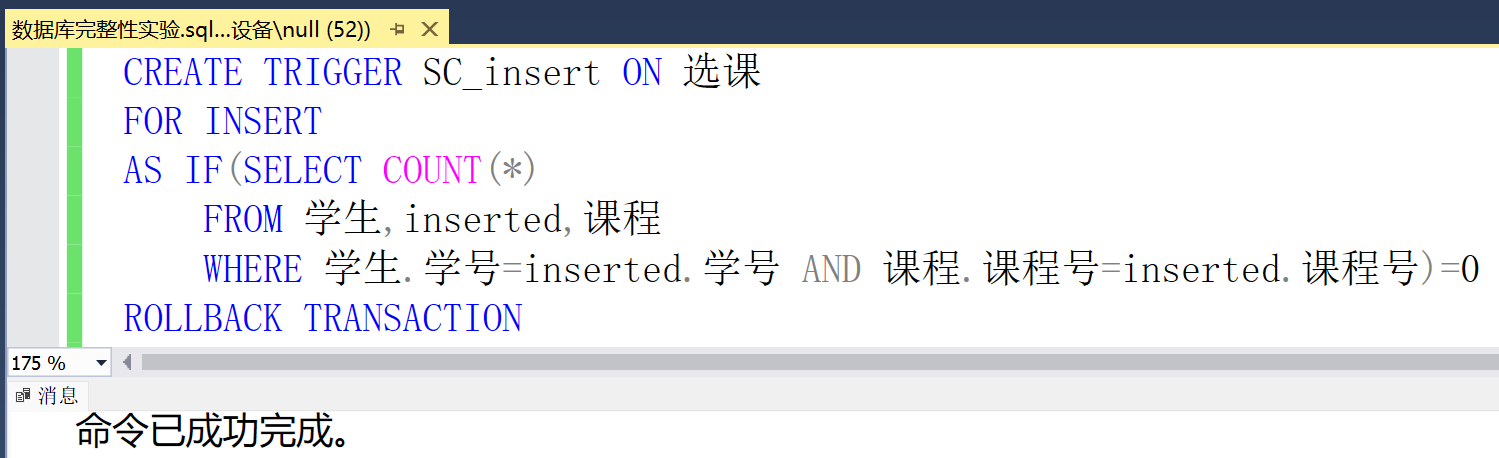

3） 在Management Studio中建立学生表、课程表和选课表的表级约束。（外码）。

  • 实验结果：

    表 外码字段 参照字段
    dbo.选课 学号 dbo.学生 - 学号
    dbo.选课 课程号 dbo.课程 - 课程号
    dbo.借阅 书号 dbo.图书 - 书号
    dbo.借阅 读者编号 dbo.读者 - 编号

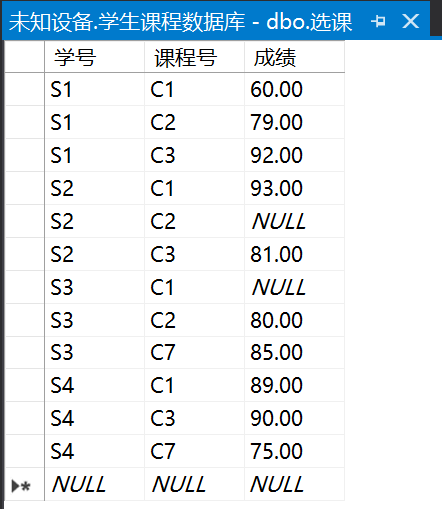

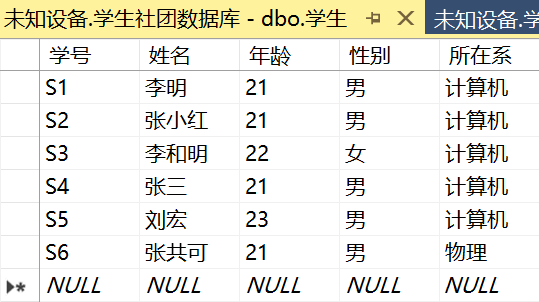

4） 通过Management Studio实现对上述三个表中数据的增加、删除和修改。

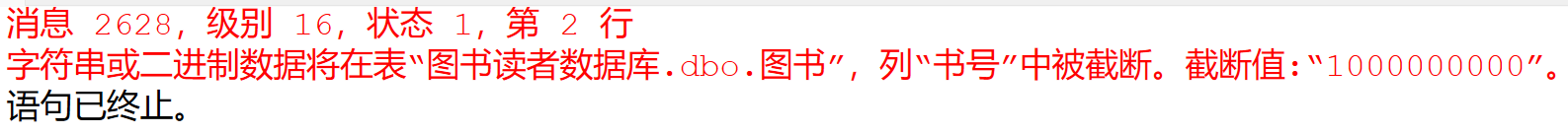

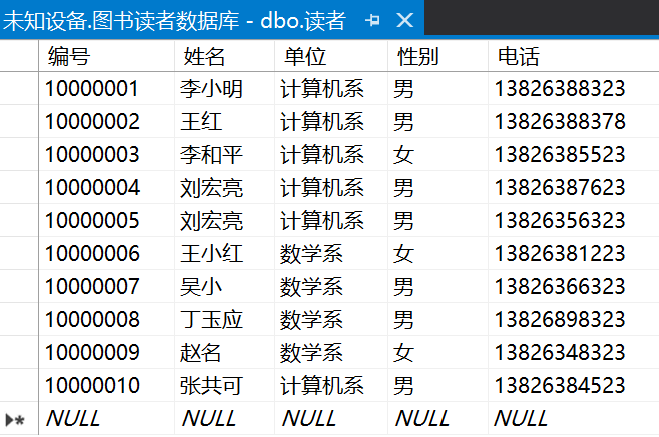

  • 增加：image-20240510152324808

  • 删除：image-20240510152615348

    删除后：image-20240510152650427

    • 修改：image-20240510152820025

      修改后：image-20240510152852125

2. 提高操作实验：

1） 使用SQL命令重新创建以上三个基本表。

2） 选择合适的数据类型；

3） 定义必要的索引，表级约束和列级约束。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
--创建学生课程数据库
CREATE DATABASE 学生课程数据库;
GO

USE 学生课程数据库;
GO

CREATE TABLE 学生 (
    学号 INT PRIMARY KEY,
    姓名 VARCHAR(50),
    年龄 INT,
    性别 CHAR(2),
    所在系 VARCHAR(50)
);

CREATE TABLE 课程 (
    课程号 INT PRIMARY KEY,
    课程名 VARCHAR(50),
    先行课 NCHAR(4),
    FOREIGN KEY (先行课) REFERENCES 课程(课程号)
);

CREATE TABLE 选课 (
    学号 INT,
    课程号 INT,
    成绩 DECIMAL(5, 2),
    PRIMARY KEY (学号, 课程号),
    FOREIGN KEY (学号) REFERENCES 学生(学号),
    FOREIGN KEY (课程号) REFERENCES 课程(课程号)
);
  • 命令执行结果：
    image-20240510093550622
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
--创建图书读者数据库
CREATE DATABASE 图书读者数据库;
GO

USE 图书读者数据库;
GO

CREATE TABLE 图书 (
    书号 INT PRIMARY KEY,
    类别 VARCHAR(50),
    出版社 VARCHAR(50),
    作者 VARCHAR(50),
    书名 VARCHAR(100),
    定价 DECIMAL(10, 2)
);

CREATE TABLE 读者 (
    编号 INT PRIMARY KEY,
    姓名 VARCHAR(50),
    单位 VARCHAR(100),
    性别 CHAR(2),
    电话 VARCHAR(20)
);

CREATE TABLE 借阅 (
    书号 INT,
    读者编号 INT,
    借阅日期 DATE,
    PRIMARY KEY (书号, 读者编号),
    FOREIGN KEY (书号) REFERENCES 图书(书号),
    FOREIGN KEY (读者编号) REFERENCES 读者(编号)
);
  • 命令执行结果：
    image-20240510093441056

3.选择操作实验：

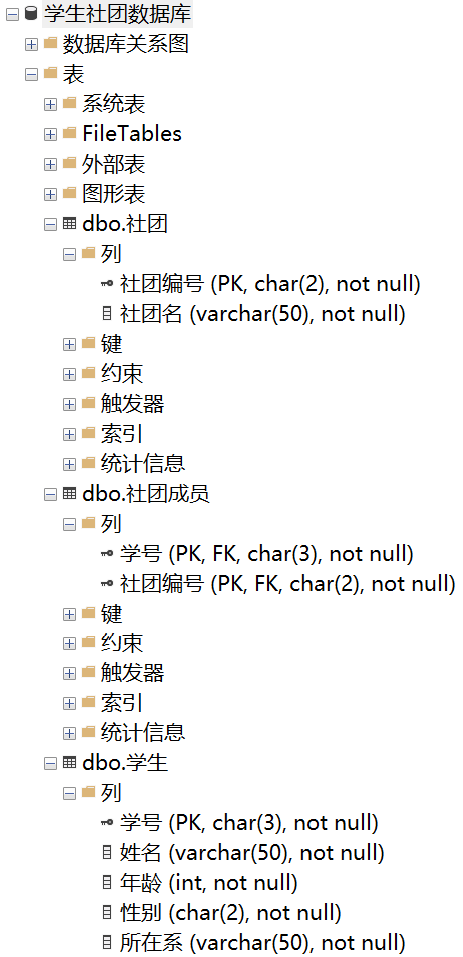

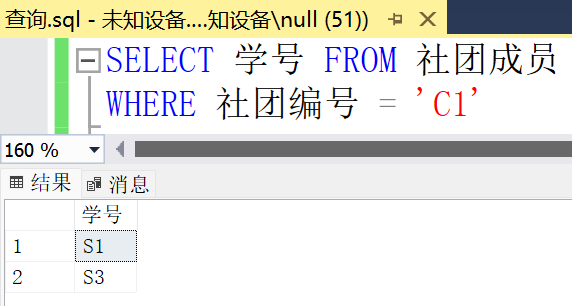

  • 自行设计一个数据库小系统，并通过SQL命令和SQL SERVER Management Studio在计算机上实现建库、建表、建立表间联系和必要的索引和约束。

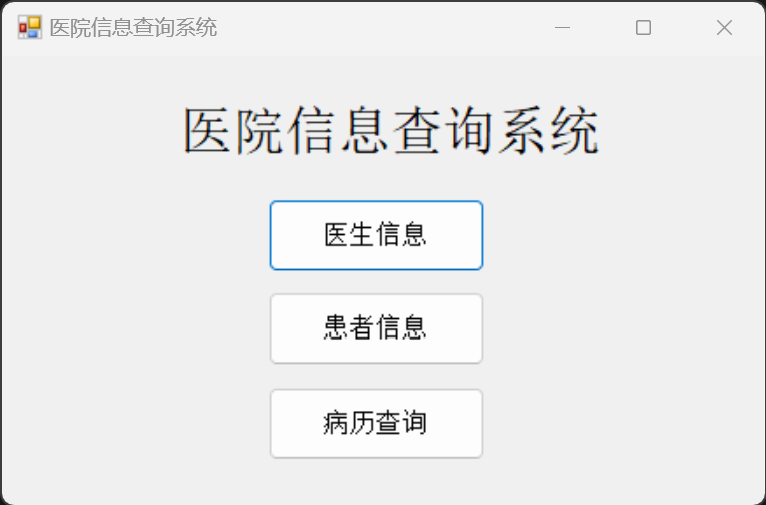

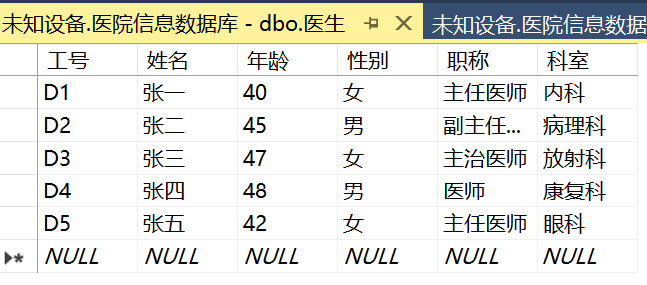

    医院信息数据库：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    --创建医院信息数据库
    CREATE DATABASE 医院信息数据库
    GO

    USE 医院信息数据库
    GO

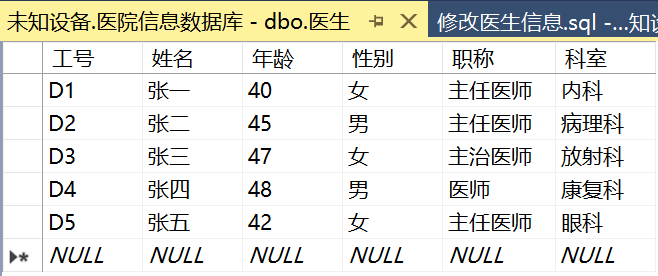

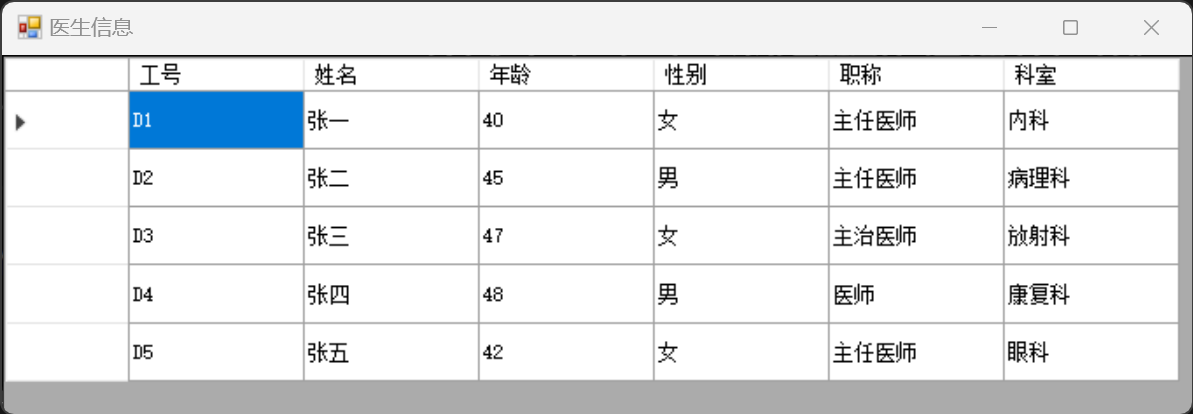

    CREATE TABLE 医生 (
        工号 INT PRIMARY KEY,
        姓名 VARCHAR(100) NOT NULL,
        年龄 INT NOT NULL,
        性别 CHAR(2) NOT NULL,
        职称 VARCHAR(50),
        科室 VARCHAR(100)
    );

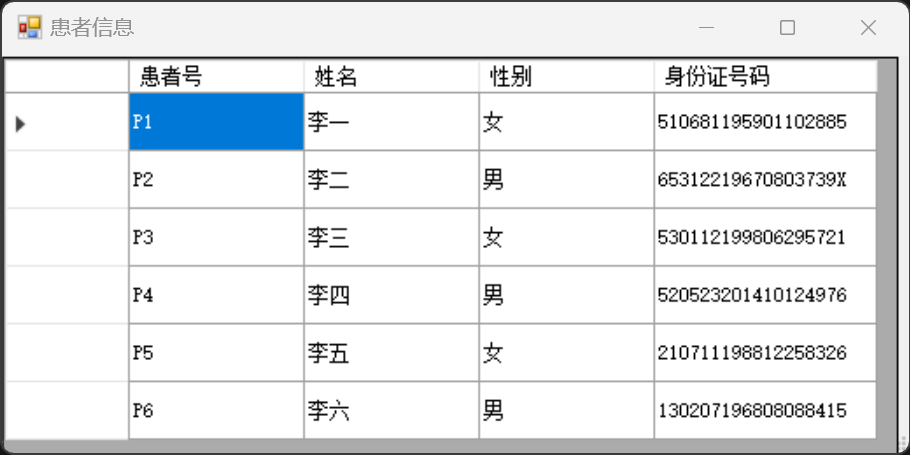

    CREATE TABLE 患者 (
        患者号 INT PRIMARY KEY,
        姓名 VARCHAR(100) NOT NULL,
        年龄 INT NOT NULL,
        性别 CHAR(2) NOT NULL,
        身份证号码 NVARCHAR(18) NOT NULL UNIQUE
    );

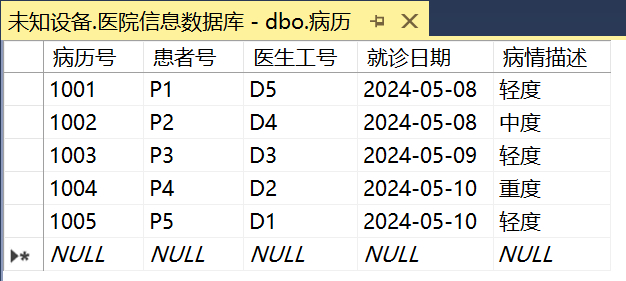

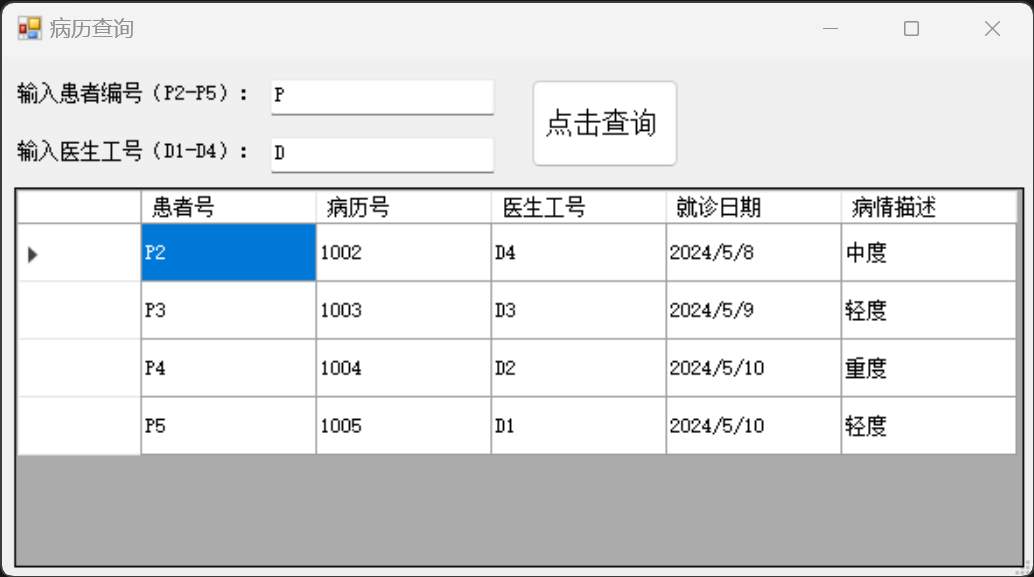

    CREATE TABLE 病历 (
        病历号 INT PRIMARY KEY,
        患者号 INT,
        医生工号 INT,
        就诊日期 DATE,
        病情描述 TEXT,
        FOREIGN KEY (患者号) REFERENCES 患者(患者号),
        FOREIGN KEY (医生工号) REFERENCES 医生(工号)
    );

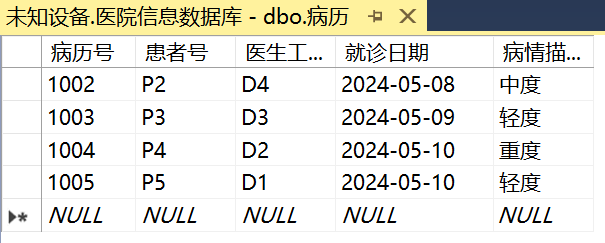

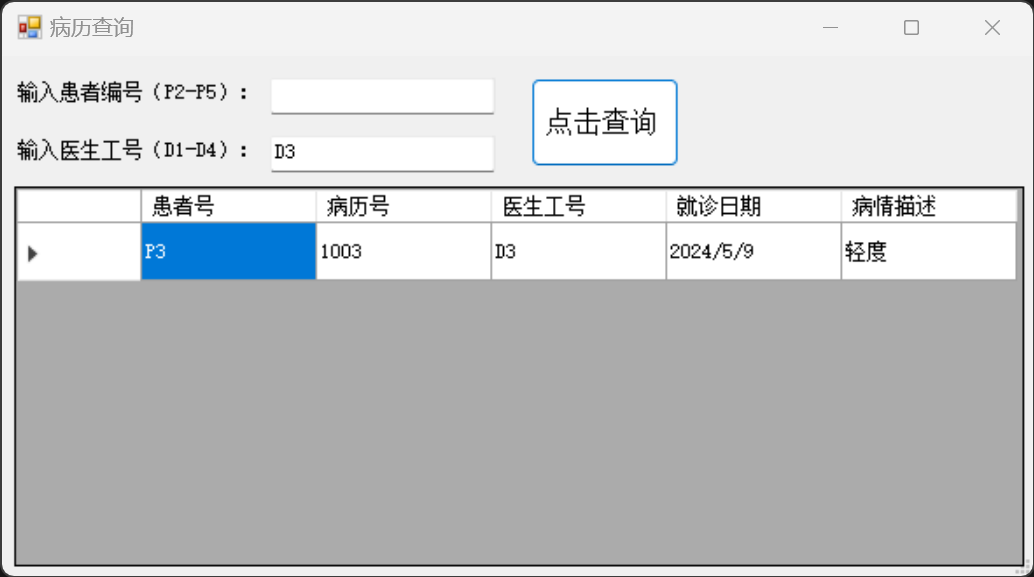

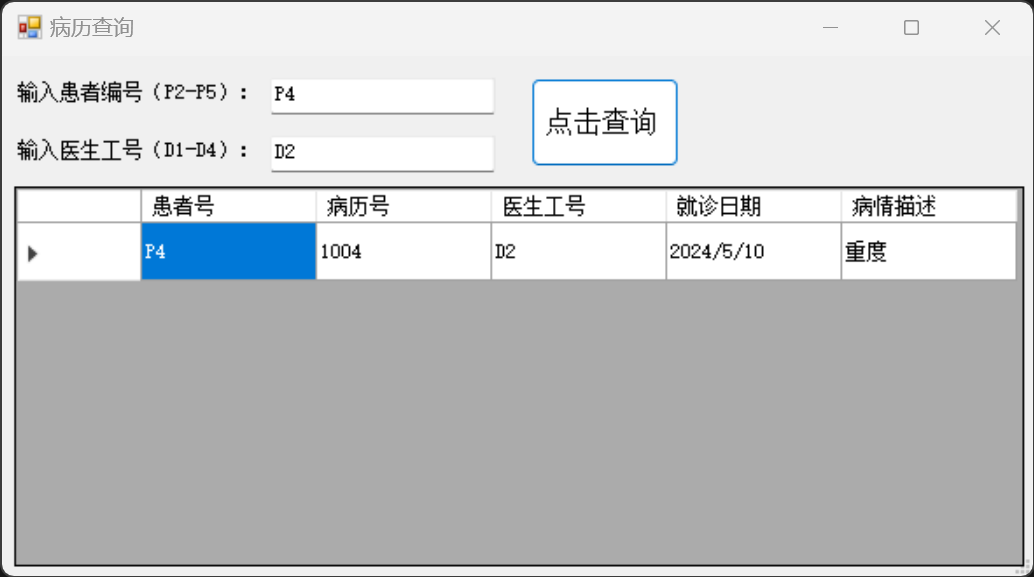

    • 命令执行结果：
      image-20240510152021435
